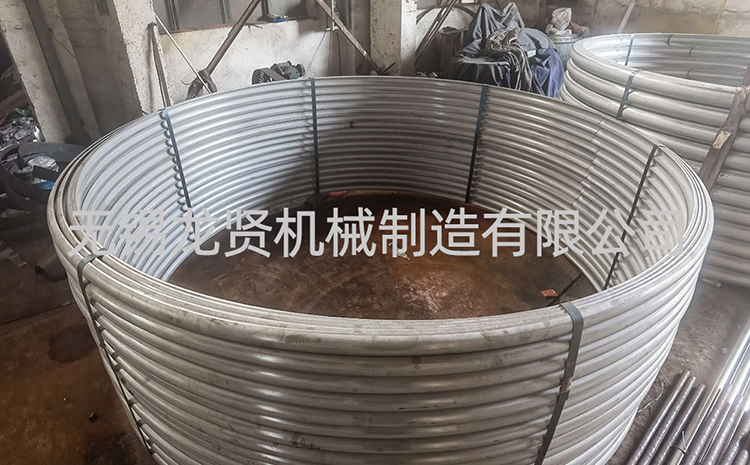

前期準備：要選擇合適厚度和材質(zhì)的不銹鋼板，例如常用的304不銹鋼板，根據(jù)半圓管的設(shè)計尺寸確定板材的寬度。寬度計算要考慮半圓管的圓周長度（其中是板材寬度，是半圓管的半徑），同時還要預(yù)留的加工余量，一般為5-10mm，用于后續(xù)的焊接和修整。

卷板操作：將不銹鋼板放入卷板機中，通過調(diào)整卷板機的輥軸間距和壓力，使板材逐漸彎曲。對于半圓管的加工，要注意控制彎曲的角度和半徑，使其符合設(shè)計要求。在卷制過程中，可以使用樣板進行比對，樣板的形狀和尺寸與設(shè)計的半圓管內(nèi)弧或外弧相同，以便及時調(diào)整卷板機的參數(shù)，保證卷制精度。

焊接與修整：卷制完成后，不銹鋼板的兩端需要進行焊接，形成封閉的半圓管。焊接方法通常采用氬弧焊，這種方法可以保證焊縫質(zhì)量，減少焊接缺陷。焊接時，要注意控制焊接電流、電壓和焊接速度，使焊縫均勻、牢固。焊接完成后，對焊縫進行打磨和修整，焊縫處的毛刺和凸起，使半圓管表面光滑。

沖壓成型法

模具設(shè)計與制造：根據(jù)半圓管的尺寸和形狀設(shè)計沖壓模具，模具分為上模和下模。模具的型腔要與半圓管的外形匹配，并且要考慮不銹鋼板的厚度和回彈量。例如，對于厚度為3mm的不銹鋼板，在設(shè)計模具時，要預(yù)留回彈補償量，一般為0.2-0.3mm，以確保沖壓后的半圓管尺寸符合要求。模具材料一般選擇高強度的模具鋼，如Cr12MoV，經(jīng)過淬火和回火處理，提高模具的硬度和性。

沖壓過程：將不銹鋼板放置在沖壓模具的下模上，啟動壓力機，上模向下運動對板材進行沖壓。沖壓時要控制壓力機的壓力和行程，壓力一般根據(jù)板材的材質(zhì)、厚度和尺寸來確定，行程要確保板材能夠進入模具型腔，形成半圓管形狀。在沖壓過程中，要注意板材的定位，避免出現(xiàn)偏移，影響半圓管的質(zhì)量。

后續(xù)處理：沖壓完成后，半圓管可能會出現(xiàn)一些邊緣不平整或表面有輕微變形的情況。需要對其進行邊緣修整和表面校平處理。邊緣修整可以采用機械切割或打磨的方式，多余的材料和毛刺。表面校平可以使用平板機或手工校平工具，將半圓管放在平板上，通過施加壓力或敲擊的方式，使表面恢復(fù)平整。

滾彎成型法

滾彎設(shè)備與工裝：滾彎設(shè)備主要是滾彎機，它由三個或多個輥軸組成。在滾彎前，要根據(jù)半圓管的半徑和不銹鋼板的厚度調(diào)整輥軸的位置和間距。例如，對于半徑較小的半圓管，輥軸間距要適當調(diào)??；對于較厚的不銹鋼板，要增加輥軸的壓力，以保證板材能夠順利滾彎。同時，為了防止不銹鋼板在滾彎過程中劃傷，輥軸表面一般要包裹橡膠或聚氨酯等軟質(zhì)材料。

滾彎操作步驟：將不銹鋼板的一端送入滾彎機的輥軸之間，啟動滾彎機，使板材在輥軸的帶動下逐漸彎曲。在滾彎過程中，要不斷觀察板材的彎曲程度，通過調(diào)整輥軸的旋轉(zhuǎn)速度和板材的進給速度來控制彎曲半徑。當板材彎曲接近半圓形狀時，要放慢滾彎速度，進行精細調(diào)整，確保半圓管的形狀精度。

質(zhì)量檢驗與調(diào)整：滾彎完成后，要對半圓管的形狀、尺寸和表面質(zhì)量進行檢驗。形狀和尺寸檢驗可以使用量具，如卡尺、半徑規(guī)等，測量半圓管的內(nèi)徑、外徑、弧長等參數(shù)是否符合設(shè)計要求。如果發(fā)現(xiàn)有偏差，可以通過局部加熱和手工校正的方式進行調(diào)整。表面質(zhì)量檢查主要是看是否有劃傷、壓痕等缺陷，對于輕微的缺陷可以通過打磨的方式。
